헬리컬파일(HELICAL PILE)

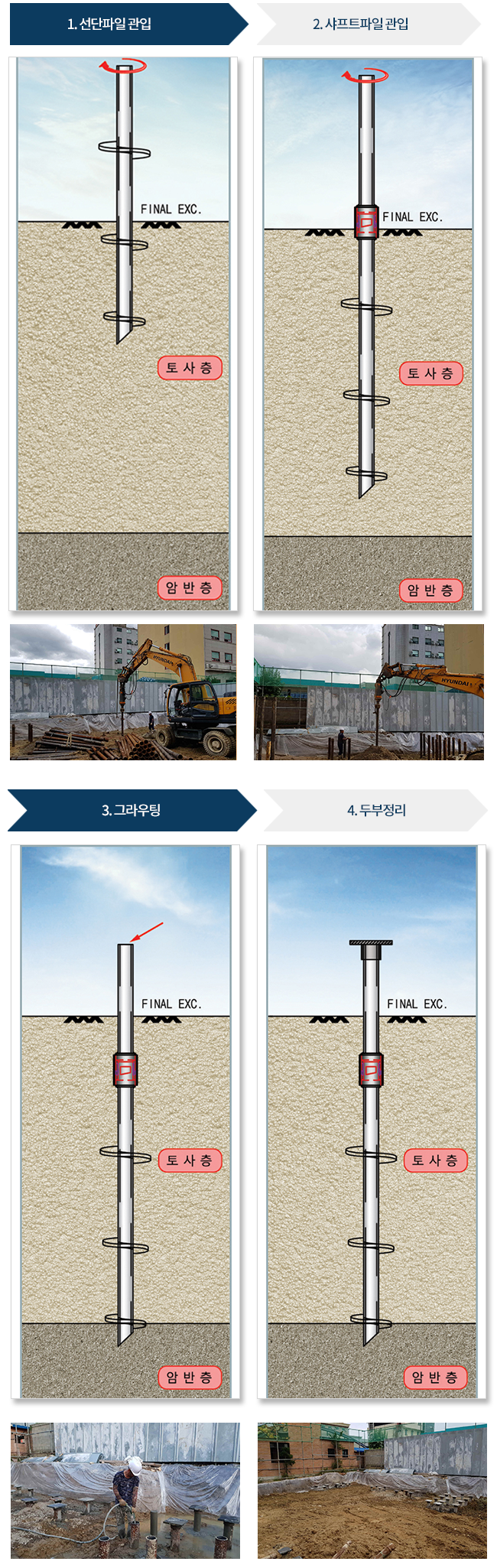

HELICAL PILE의 공법 개요
나선형 회전운동을 통해 주면 마찰과 선단지지를 함으로써 지지력 확보
헬리컬파일(Helical Pile)은 고강도 강관파일에 나선형 강판(Helix)을 달아 회전력을 통하여 지반에 관입시켜 그라우팅으로 보강하는 공법으로 스크류 파일(Screw Pile), 로터리 파일(Rotary Pile)등으로 불리우며, 나선형 회전운동을 통해 주면 마찰과 선단지지를 함으로써 지지력을 최대화하여 압축과 인장력에 탁월한 안정성을 확보할 수 있는 공법이다.

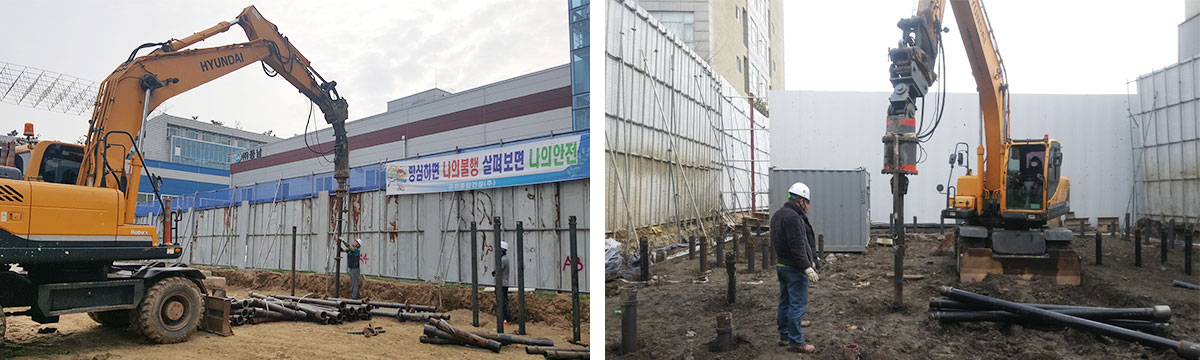

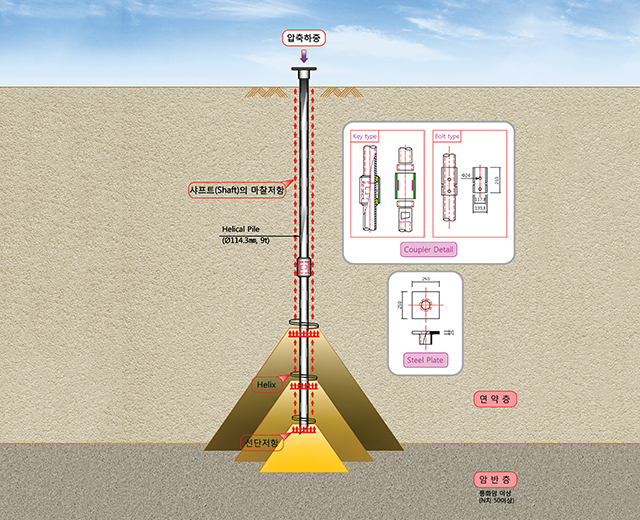

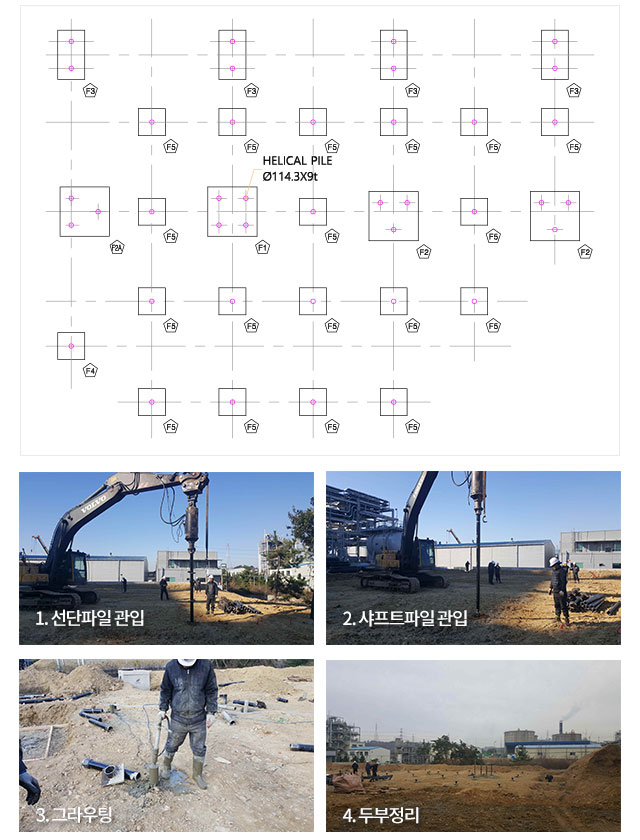

HELICAL PILE의 구조
HELICAL PILE의 특징
- 일체화한 파일시공으로 공기 단축
- 무소음, 무진동공법으로 민원발생 최소화
- 비배토공법으로 슬라임이 발생하지 않고, 비산먼지 발생을 최소화한 친환경적인 공법
- 어떠한 각도에서도 시공이 가능하므로 경사시공 용이
- 연약지반 시공시 지반 교란 최소화
- 소규모장비 사용으로 근접시공 가능
- 전석 및 호박돌층에서는 시공 어려움
- 지지층 심도가 깊은 구간에서는 적용하기 어려움
헬리컬파일(강관)의 제원
| 직경 (mm) |
두께 (mm) |
강도(항복/극한) (N/mm²) |
단면적 (cm²) |
항복하중(Fy) (kN) |
극한하중(Fu) (kN) |
허용하중(Fu) (kN) |
|
|---|---|---|---|---|---|---|---|
| 압축(Fy/2.0) | |||||||
| 88.9 | 11.0 | 450/500 | 26.9 | 1,211 | 1,345 | 606 | |
| 114.3 | 9.0 | 450/500 | 29.7 | 1,337 | 1,485 | 669 | |
| 139.8 | 9.0 | 450/500 | 37.0 | 1,665 | 1,850 | 833 | |
*우측으로 스크롤하시면 전체 정보를 확인하실 수 있습니다.
